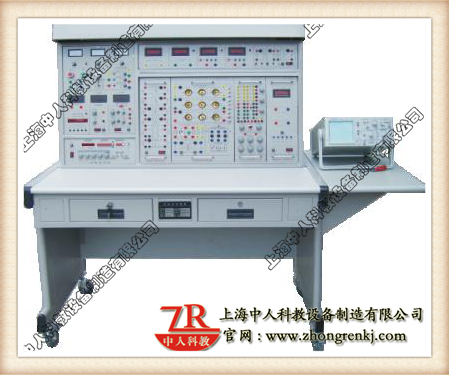

ZRDG-DJ水技工传统手工艺测试安装是西安中人教仪所创新的水技工電子传统手工艺实践教学安装国产副产物之五，从而是本机构在整理展览水技工测试装置基本上使用稳重的传统手工艺发布的多功能测试安装。 一、ZRDG-DJ电焊工手艺人品尝安装概要 整合了近日中国学校大学、科室、职业学校班及职业学校“三极管阐发”、“高压电工作业关键”、“高压电工作业学”、“电气有有节制”、“继电实战有有节制”及“电业拖动”等课程内容试试党的纲领的提起而工业化生产，放码好用于高端化大专院校共有试试转备的升级换代，及职业学校班、职业学校等兴建或改建试试室，机敏开张试试课供应了人生理想的试试转备。

二、ZRDG-DJ电工手艺尝试装配的功效
  1、本装配可供给尝试所需的交换电源、高压直流电源、可调恒流源、函数旌旗灯号发生器（含频次计）、受控源、交直流丈量仪表（电压、电流、功率、功率因数）、各尝试挂箱及机电等。
  2、能完成“电工根本”、“电工学”中的叠加、戴维南、双口收集、谐振、选频及一、二阶电路等尝试。
  3、能完成“电路阐发”、“电工学”中的单相、三相、日光灯、变压器、互感器及电度表等尝试。
  4、能完成“机电节制”、“继电打仗节制”及“电力拖动”等课程尝试。
三、ZRDG-DJ电工手艺尝试装配的手艺机能
  1、输入电源：三相四线(或三相五线)  380V±10% 50Hz
  2、使命情况：温度-10℃～+40℃ 绝对湿度＜85%(25℃) 海拔＜4000m
  3、形状尺寸：167×73×153cm3
  4、装配容量：＜1.5KVA

四、ZRDG-DJ电工手艺尝试装配的特色
  1、综合性强 综合了今朝国际各类黉舍电类根本课程的全数尝试名目。
  2、顺应性强 尝试的深度与广度可按照须要作矫捷调剂，进步与进步可按照讲授的历程作无机地连系。装配积木式布局，改换便利，增加部件便可扩大功效或开辟新尝试。
  3、整套性强 从仪器仪表、公用电源到尝试毗连公用导线等均配套齐备，仪器仪表的机能、精度、规格等均紧密亲密连系尝试的须要停止配套。
  4、分歧性强 尝试器件挑选公道、配套完整，使多组尝试成果有杰出的统一性，便于教员构造和指点尝试讲授。
  5、直观性强 本装配接纳全体与挂件相连系的布局情势，电源设置装备摆设、仪表一目明了，各尝试挂件使命明白，操纵、掩护简洁。

五、ZRDG-DJ电工手艺尝试装配的名目

1.指针式摹拟表的利用，丈量偏差阐发计较
　　 2.直流仪表体系偏差批改体例
　　 3.经常利用电工仪表根基特征，利用体例及丈量偏差计较
　　 4.经常利用电工仪表及通用数字万用表及摹拟针表丈量偏差比拟阐发
　　 5.仪表电压量限扩大电路设想与尝试测试
　　 6.仪表电流量限扩大电路设想与尝试测试
　　 7.经常利用电路元件（线性与非线性）伏安特征尝试测试
　　 8.电路电位图尝试测试
　　 9.基尔霍夫电路定律
　　 10.叠加道理尝试测试
　　 11.戴维南定理尝试测试
　　 12.电压源与电流源等效转换
　　 13.等效收集变更道理与尝试测试
　　 14.最大功率传输前提的尝试测试
　　 15.受控电源及其特征丈量
　　 16.直流电路中电感元件、电容元件及电阻元件特征比拟
　　 17.交换电路中电感元件、电容元件及电阻元件特征比拟
　　 18.正弦旌旗灯号的察看与参数丈量
　　 19.正弦稳态电路中相量干系的尝试研讨
　　 20.交换电路中等效参数的测试体例之一
　　 21.交换电路中等效参数的测试体例之二
　　 22.串连和并联谐振电路
　　 23.双口收集尝试测试（自力和级链收集）
　　 24.互感系数尝试丈量
　　 25.RC一阶电路暂态响态
　　 26.RLC二阶电路中过阻尼，临界阻尼，欠阻尼暂态响态
　　 27.RLC二阶电路中零阻尼及负阻尼暂态响态
　　 28.运算缩小器的特征测试
　　 29.运算缩小器的加减与积分运算尝试研讨
　　 30.负阻变更器的特征测试

31.负阻振荡器尝试研讨
　　 32.反转展转器的特征测试
　　 33.反转展转器并联谐振尝试
　　 34.日光灯功率因数改良曲线尝试测试
　　 35.单相变压器特征测试
　　 36.三相电路中电压、电流丈量与中线感化察看
　　 37.三相电路有功、无功功率丈量体例
六、ZRDG-DJ电工手艺尝试装配的的装备
    装配首要由电源仪器节制屏、尝试桌、尝试挂箱及三相鼠笼机电等构成。
 (一)电源仪器节制屏
    节制屏为铁质双层亚光密纹喷塑布局，铝质面板。为尝试供给交换电源、直流电源、恒流源、受控源、数控旌旗灯号源及各类测试仪表等。详细功效以下：
  1、主控功效板
   1.1 三相0～450V及单相0～250V持续可调交换电源。装备一台三相同轴联动自耦调压器，规格为1.5KVA/0～450V，降服了三只单相调压器接纳链条布局或齿轮布局构成的很多毛病谬误。可调交换电源输入处设有过流掩护手艺，相间、线间过电流及间接短路均能主动掩护，降服了更调保险丝带来的费事。配有三只指针式交换电压表，经由过程切换开关可别离唆使三相电网电压和三相调压输入电压。
   1.2 供给两路高压稳压直流0.0～30V/1A持续可调电源，配稀有字式电压表唆使输入电压，电压不变度≤0.3%，电流不变度≤0.3%，设有短路软停止掩护和主动规复功效。
   1.3 供给一起0～500mA持续可调恒流源，分2mA、20mA、500mA三档，负载不变度≤5×10-4 ，额外变更率≤５×10-4 ，配稀有字式直流毫安表唆使输入电流，具备输入开路、短路掩护功效。
   1.4 设有照明220V/30W日光灯一盏，供尝试照明用；还设有220V/30W的日光灯灯管一支，将灯管的四个头引出以供尝试用。
   1.5 尝试办理器：具备设定尝试时候、按时报警、堵截电源等功效；还能够或许主动记实与辨别因为接线或操纵毛病所形成的泄电告警、仪表超量程告警等。
   1.6 设有真有用值交换数字电压表一只，丈量规模0～500V，量程主动判定、主动切换，精度0.5级，三位半数显。
  2、旌旗灯号源功效板
♕  2.1接纳间接数字频次分解（DDS）发生高精度正弦波，方波和三角波。接纳大屏幕LCD显现输入频次、波形，衰减值。

 3、仪表、受控源功效板
  3.1 智能交换数字电压表

3.3 直流数显电压表一只，接纳ICL公司高机能AD转换器配以高速MPU单位设想而成，经由过程键控、数显窗口完成人机对话功效节制形式。具备主动与手动量程，丈量规模：0-200V。手动量程为：2V、20V、200V。丈量精度为0.5级。具备数据存储与查问功效。具备超量程报警、唆使及堵截总电源等功效。
  3.4 直流数显毫安表一只，接纳ICL公司高机能AD转换器配以高速MPU单位设想而成，经由过程键控、数显窗口完成人机对话功效节制形式。具备主动与手动量程，丈量规模：0-2000mA。手动量程为：20mA、200mA、2000mA。丈量精度为0.5级。具备数据存储与查问功效。具备超量程报警、唆使及堵截总电源等功效。
  3.5 受控源CCVS、VCCS两路，翻开电源开关，CCVS、VCCS两路受控源便可使命，经由过程恰当的毗连，便可取得VCVS、CCCS受控源的功效。另外，还设有±12V两路直流稳压电源，并有发光管唆使。
4、节制屏挂置挂件的详细体例
   节制屏正面右侧设有一个74×48.5cm2 的大凹槽，能包容两个大挂箱和一个小挂箱。凹槽上、下边各设有六个螺柱，摆布双方挂置大的挂箱，中间挂置小的挂箱。挂箱与节制屏接纳螺母牢固，易于装卸和运输。
(二)尝试桌
   尝试桌为铁质双层亚光密纹喷塑布局，桌面为防火、防水、耐磨高密度板；摆布设有两个大抽屉（带锁），用于安排东西及材料。右侧设有安排示波器用的可装配搁板。
(三)尝试组件挂箱
  1、电路根本尝试箱
    供给基尔霍夫定律（可设置三个典范毛病点）、叠加道理（可设置三个典范毛病点）、戴维南定理、诺顿定理、二端口收集、互易定理、R、L、C串连谐振电路（L用空心电感）、R、C串并联选频电路及一阶、二阶静态电路等尝试。各尝试器件齐备，尝试单位断绝清楚，尝试线路完整清楚，考证性尝试与设想性尝试相连系。
  2、交换电路尝试箱
    供给单相、三相负载电路、日光灯、变压器、互感器及电度表等尝试。负载为三个完整自力的灯组，可毗连成Y或△两种三相负载线路，每一个灯组均设有三个并联的白炽灯罗口灯座(每组设有三个开关节制三个负载并联歧路的通断)，可插60W以下的白炽灯九只，各灯组设有电流插座；日光灯尝试器件有30W整流器、电容器（1uF/500V、2.2uF/500V、4.7uF/500V）、启辉器及短接按钮；互感线圈一组，尝试时姑且挂上，两个空心线圈L1 、L2 装在滑动架上，可调理两个线圈间的间隔，并可将小线圈放到大线圈内，配有大、小铁棒各一根及非导磁铝棒一根；电度表一只，规格为220V、3/6A，尝试时姑且挂上，其电源线、负载线均已接在电度表接线架的接线柱上，尝试便利；铁芯变压器一只（50VA、36V/220V），原副边均设有保险丝便于电流的测试，可停止变压器原、副绕组同名端判定及变压器利用等尝试。
 3、元件箱
    设有三组高压电容（每组1uF/500V、2.2uF/500V 、4.7uF/500V高压电容各一只），用以转变功率因数尝试；供给尝试所需的各类元件，如电阻、二极管、发光管、稳压管、电位器及12V灯胆等,还供给十进制可调电阻箱，阻值为0～99999.9Ω/2W。
 4、单相智能功率、功率因数表
    由24位公用DSP、16位高精度AD转换器和高速MPU单位设想而成，经由过程键控、数显窗口完成人机对话功效节制形式。软件上接纳RTOS设想思绪，同时配有PC监控软件来增强阐发才能。能丈量电路的功率、功率因数。功率丈量精度为1.0级，功率因数丈量规模0.3-1.0，电压电流量程为450V和5A，能主动辨别负载性子（感性显现“L”，容性显现“C”，纯电阻不显现），并可存储丈量数据，供随时查阅。
 5、真有用值交换数字毫伏表
    能够或许对各类庞杂波形的有用值停止切确丈量，电压测试规模0.2mV～600V（有用值），测试根基精度到达±1%，量程分200mV、2V、20V、200V、600V五档，直键开关切换，三位半数字显现，每档均有超量程告警、唆使及堵截总电源功效。频次测试规模10Hz～600KHz，输入阻抗1MΩ，输入电容≤30pF。
 6、受控源(四路)、反转展转器、负阻抗变更器
🌟     供给流控电压源CCVS、压控电流源VCCS、压控电压源VCVS、流控电流源CCCS、反转展转器及负阻抗变更器等尝试模块。四组受控源、反转展转器、负阻抗变更器均接纳规范收集标记。

7、尝试毗连线
🐼     按照差别尝试名目标特色，装备两种差别的尝试毗连线，强电局部接纳高靠得住护套布局手枪插毗连线（不存在任何触电的能够），外面接纳无氧铜抽丝而成头发丝般细的多股线，到达超软目标，外包丁晴聚氯乙烯绝缘层，具备柔嫩、耐压高、强度大、防软化、韧性好等长处，插头接纳实芯铜质件外衣铍轻铜弹片，打仗宁静靠得住；弱电局部接纳弹性铍轻铜袒露布局毗连线，两种导线都只能共同响应内孔的插座，不能混插，大大进步了尝试的宁静及公道性。

1、三相四线制(或三相五线制)电源输入，总电源由三相钥匙开关节制，设有三相带灯熔断器作为断相唆使。
  2、节制屏电源由打仗器经由过程起、停按钮停止节制。
  3、三相交换电源0～450V持续可调，单相交换电源0～250V持续可调，设有三相同轴联动自耦调压器（1.5KVA）一台，可更好地知足讲授尝试请求。
  4、屏上装有电压型泄电掩护装配，节制屏内或强电输入如有泄电景象，即告警并堵截总电源，确保尝试历程宁静。
  5、屏上装有一套电流型泄电掩护器，节制屏如有泄电景象，泄电流跨越必然值，即堵截电源。
  6、屏上三相调压器付边设有一套过流掩护装配。调压器输入短路或所带负载太大，电流跨越设定值，体系即告警并堵截总电源。
  7、丈量仪表精度高，接纳紧密镜面指针式（带超量程告警）、数字化、智能化及人机对话形式，合适古代丈量仪表成长标的目的。
  8、各类电源及各类仪表均有靠得住的掩护功效。
  9、尝试毗连线及插座接纳差别的布局，利用宁静、靠得住、防触电。

请知悉：如电工手艺尝试装配触及到PLC、电气元件、液压气动元件、变频器、触摸屏等，可选用其余品牌。若是您对电工手艺尝试装配比拟对劲，您能够或许致电征询咱们相干的实训室扶植计划和相干产物保举。厂家，在采办电工手艺尝试装配时，咱们都赠予1年的收费质保期。
